加大研发力度 攻克小间距led显示技术瓶颈 在“微毫”之间拼出“大千”市场
霓虹闪烁的现代都市、郁郁葱葱的原始森林、汹涌翻滚的海浪……6月6日，记者走进石家庄市京华电子实业有限公司（以下简称京华电子）体验馆，一幕幕逼真、灵动、壮观的高清画面在led显示屏上徐徐展开。
京华电子深耕led显示屏领域25年，它是如何一步步发展成为国家级专精特新“小巨人”企业的？
答案就是——在方寸之间向“专”而行、向“高”而攀。
在“零点零几毫米”的精进道路上，公司始终坚持自主创新，逐年加大研发投入，不断提升产品研发能力，增强市场竞争力，成为全国最完整的led产业链生产基地之一。

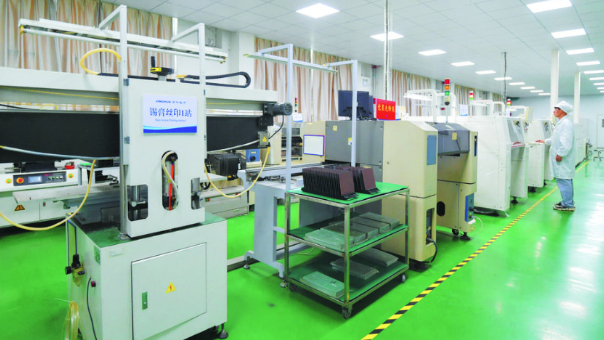

在京华电子的生产车间里，技术工人正在生产公司最新研制间距为0.5毫米的led显示屏。透过精密固晶机机身，顶端的针头好似走线的缝纫机，不断上下“敲打”，一颗颗led芯片如同精致的工艺品，精确地镶嵌在模块上，速度之快肉眼难辨。
“对于led显示屏来说，像素越高，越清晰，显示效果越好。”京华电子生产总监池晨亮拿起一组模块，向记者讲述企业“零点零几毫米”的精进之路。 “这是我们最新研制的高端led产品，它的像素间距只有0.5毫米，由于我们采用五面发光尖端工艺，在同等功率下，它的出光率更多、更节能，同时做到了故障率更低、寿命更长。”
池晨亮告诉记者，led显示屏（每个元器件之间）的像素间距越小，画面就越柔和细腻。这些年，他经历了公司生产的led显示屏从像素间距1.56毫米到1.25毫米，再从1.25毫米到0.93毫米，又从0.93毫米到0.78毫米。目前，国内企业生产的led显示屏像素间距一般掌握在0.7毫米，而京华电子的显示屏像素间距已经有了0.5毫米的样品。为了实现这一次次飞跃，京华电子组建了20余人的研发团队，一直在半导体led显示屏和照明应用领域不停地研发、创新。
“表面看只是几个数字的改变，但是在led显示屏生产和研发领域，每降低零点零几毫米，都是一次革命性的技术飞跃。”池晨亮介绍，研发团队绞尽脑汁，优化器件布局，增加pcb的布线层数，同时解决伴生出的结构要求、emc控制、散热处理等新问题。
永不停歇地攻坚克难，才能够抢占技术制高点，牢牢占据国内市场的领先地位。截至目前，公司开发了多项国内国际领先或独创技术，获得30多件专利授权，已经将led产业链延伸到封装、城市照明、景观亮化、智慧交通、智慧交管、智慧视频会议等多领域，产品辐射至全国30多个省、市、自治区及韩国、俄罗斯等7个国家，市场占有率持续提升。
“追‘光’路上，必须争分夺秒。”谈及未来，企业负责人充满信心，一直“奔跑”下去，跟着技术创新跑、跟着市场跑、跟着产业链跑，怀揣引领行业梦想，不断实现核心技术独立自主，力争尽快研发出像素间距0.3毫米的尖端产品，提升产品竞争力，为我市新一代电子信息产业发展作出新贡献。（记者 杜倩倩）
